Фото Название

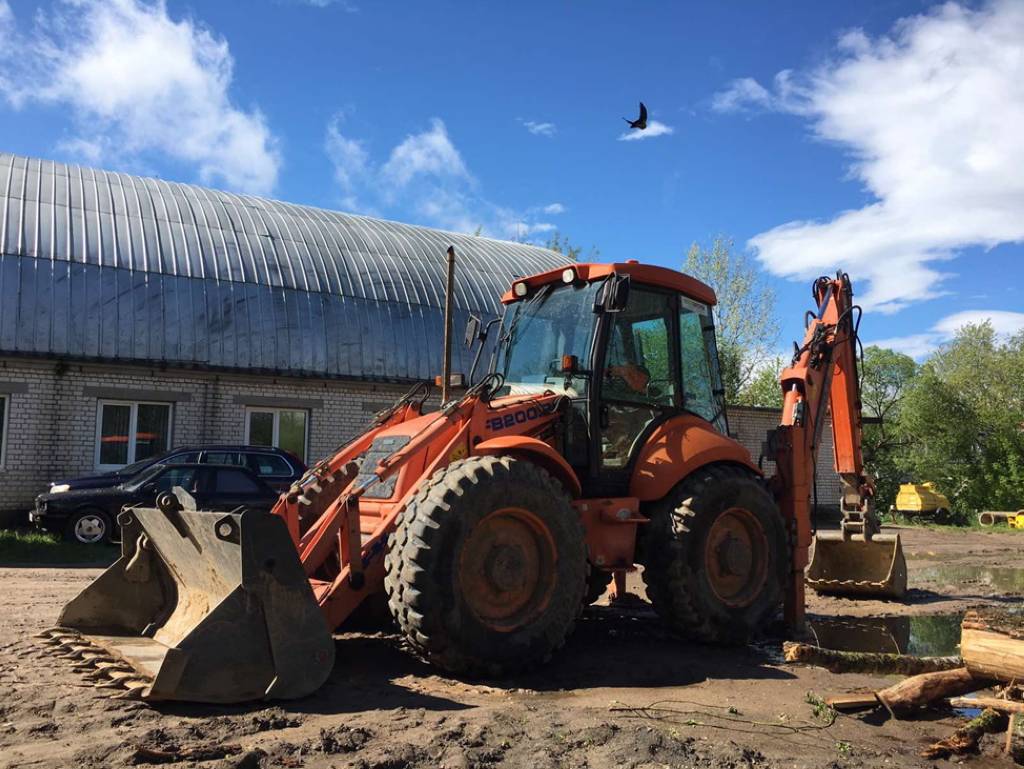

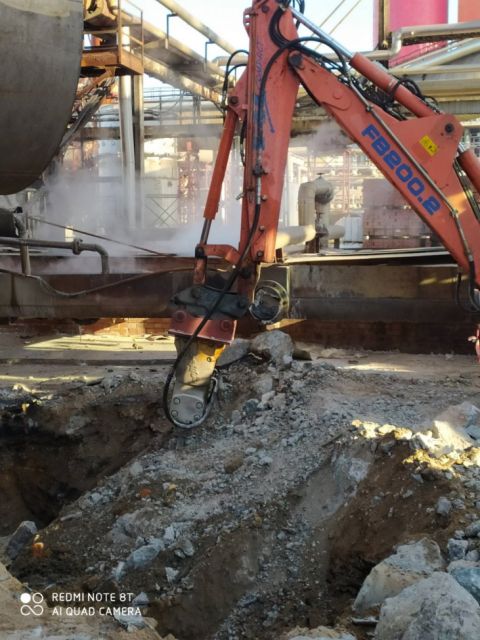

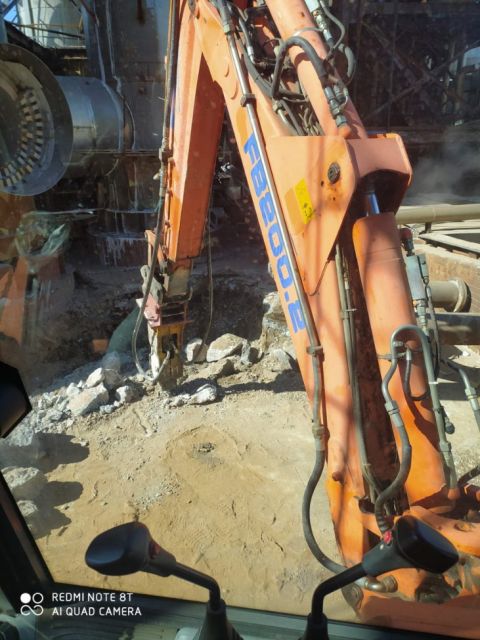

FIAT-KOBELCO FB 200.2
 FIAT-KOBELCO FB 200.2

FIAT-KOBELCO FB 200.2


Экскаватор-погрузчик FIAT-KOBELCO FB 200.2 с возможностью установки гидравлического молота.

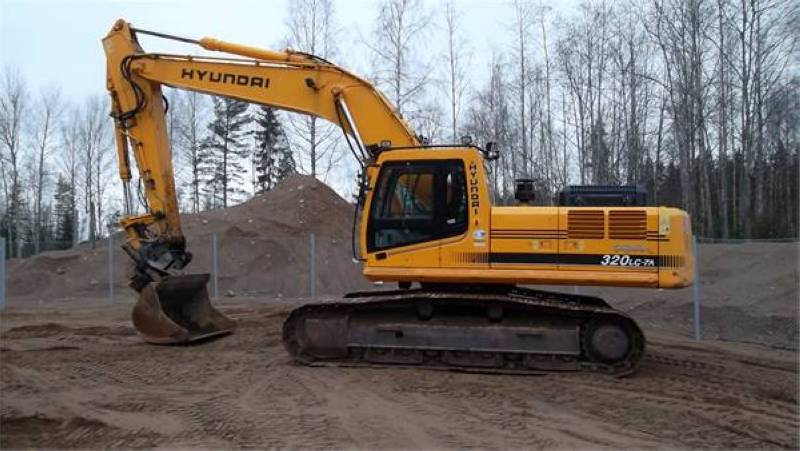

HYUNDAI ROBEX 320 LC-7
 HYUNDAI ROBEX 320 LC-7

HYUNDAI ROBEX 320 LC-7

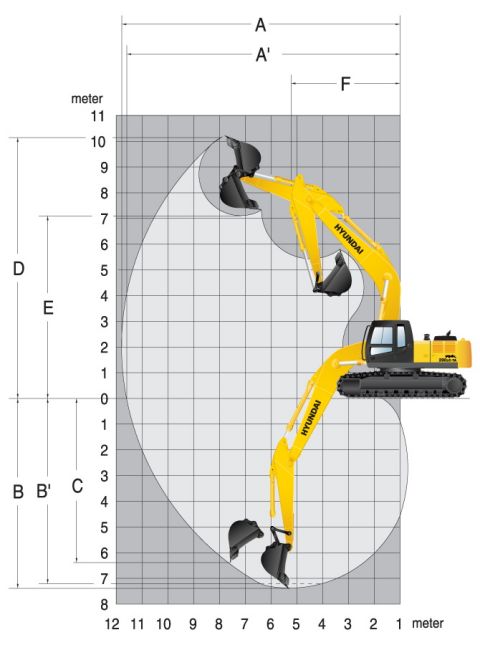

Длина стрелы, мм :
6450
Длина рукояти, мм :
3200
A Макскимальный радиус копания, мм :
11140
A*Максимальный радиус копания на уровне земли, мм :
10940
B Максимальная глубина копания, мм:
7370
B*максимальная глубина выемки с горизонтальным плоским дном длиной 2,4м, мм :
7210
C Максимальная глубина выемки вертикальной стенки, мм :
6360
D максимальная высота копания, мм :
10310
E Максимальная высота разгрузки ковша, мм :
7240
F Минимальный радиус поворота платформы , мм :
4470

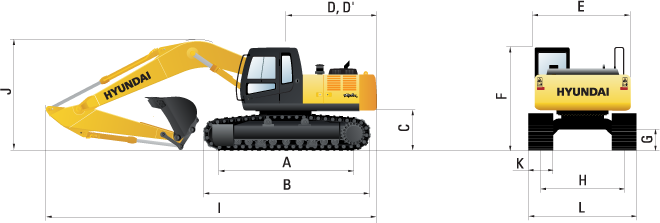

A Опорная длина гусеничной ленты, мм:
4030
B Габаритная длина гусеничной ленты :
4940
C Дорожный просвет под противовесом, мм:
1200
D Задний радиус поворота платформы, мм:
3330
D*Длина задней части поворота платформы, мм:
3265
E Ширина кабины машины, мм:
2980
F Габаритная высота по крыше кабины, мм:
3090
G Минимальный дорожный просвет, мм:
500
H Колея гусеничной ленты, мм:
2680
Длина стрелы, мм :
6450
Длина рукояти, мм :
3200
I Габаритная длина, мм:
10980
J Габаритная высота по верху стрелы, мм:
3380
K Ширина башмака, мм:
600
L Габаритная ширина, мм :
3280

Экскаватор гусеничный оснащен четырьмя режимами работы, автоматическим режимом разогрева двигателя и защитой его от перегревания, системой самодиагностики и другими функциями, делающими работу еще более безопасной.

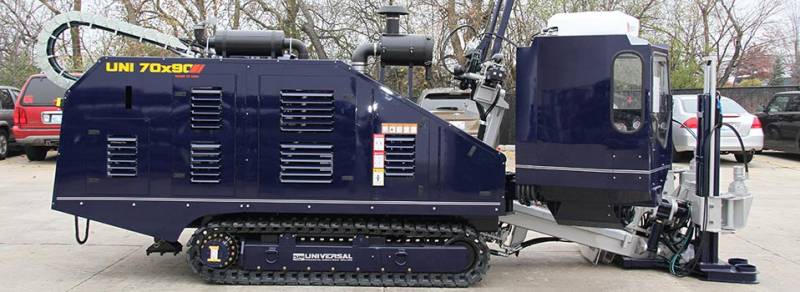

UNIVERSAL HDD®UNI 70x90 (ГНБ)
 UNIVERSAL HDD®UNI 70x90 (ГНБ)

UNIVERSAL HDD®UNI 70x90 (ГНБ)

Автономный производственный комплекс для бестраншейного строительства подземных коммуникаций на базе установки горизонтального направленного бурения UNIVERSAL HDD®UNI 70x90 (ГНБ), тяговое усилие 35 тонн, длинна проходки до 1000м,  оборудованный смесителем для приготовления буровых растворов;

Автономный производственный комплекс для бестраншейного строительства подземных коммуникаций
Кран-манипулятор IVECO TRAKKER
 Кран-манипулятор IVECO TRAKKER
Автомобиль оборудован гидроманипулятором, вылет стрелы 18 метров, грузоподъемность 10 тонн.

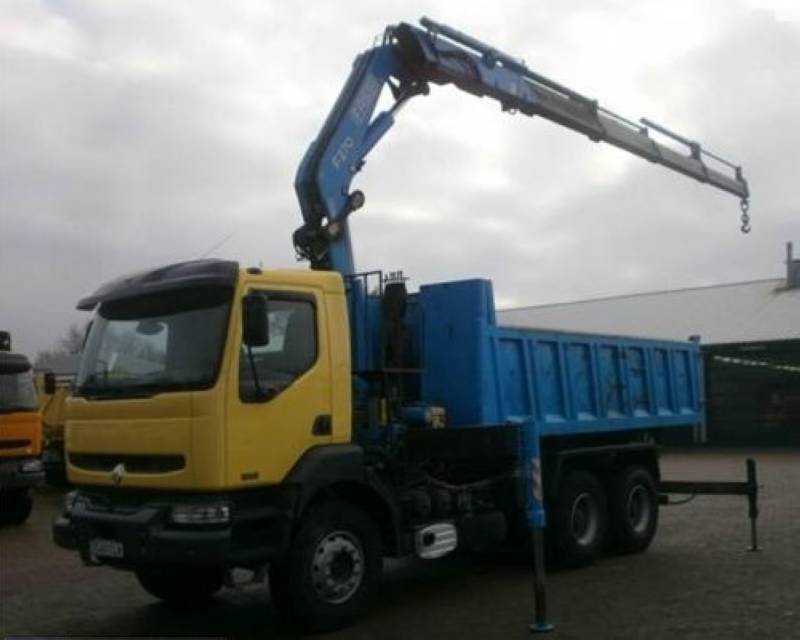

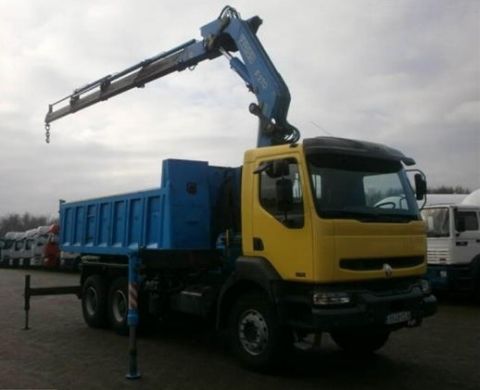

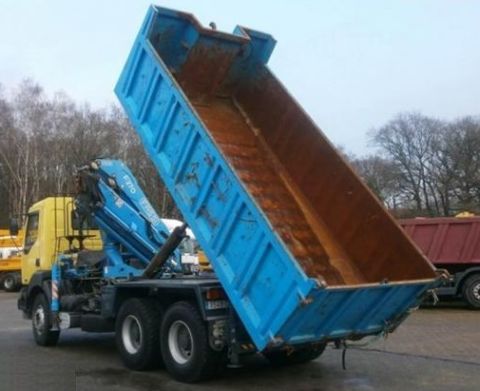

Самосвал-манипулятор Renault Kerax 370
 Самосвал-манипулятор Renault Kerax 370

Самосвал-манипулятор Renault Kerax 370






Самосвал с краном-манипулятором и возможностью погрузки контейнера Renault Kerax 370 6x4 Fassi F270A.24

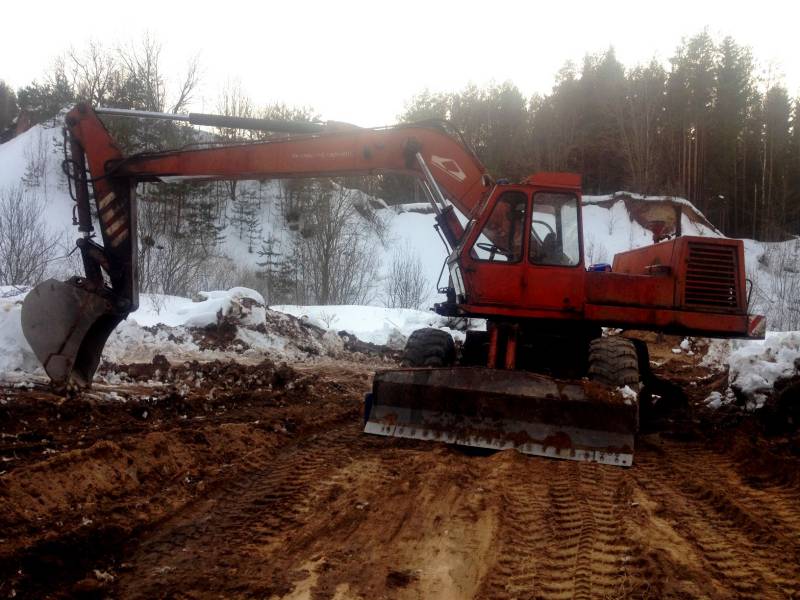

Экскаватор ЭО-4321
 Экскаватор ЭО-4321

Экскаватор ЭО-4321

В 1983 г. на «Красном экскаваторе» начали выпуск ЭО-4321А – модернизированной версии экскаватора, которая получила новую стрелу, рукоять и более усовершенствованную гидросистему. Эта машина удостоилась Золотой медали ВДНХ СССР. Следующая модернизация была проведена в 1987 г. и теперь экскаватор, получивший новый двигатель, стал называться ЭО-4321Б

Техническая характеристика экскаватора ЭО-4321Б

Эксплуатационная масса с оборудованием обратной лопаты, т 19,5
Мощность двигателя, кВт 74
Максимальная транспортная скорость передвижения, км/ч 20
Преодолеваемый уклон твердого сухого пути, град. 22
Габаритные размеры в транспортном положении, мм 9900 Х 2840 Х 3990
Число видов рабочих оборудования и рабочих органов 21

Обратная лопата

Геометрическая (номинальная) вместимость ковша, м3 0.8 (1) 0,63 (0,72) 1 (1,23) 1,25 (1,51)
Наибольшая глубина копания, м 5,5 6 4,31 4,51
Наибольший радиус копания на уровне стоянки, м 8,9 9,23 7,52 7,83
Наибольшая высота выгрузки, м 5,5 5,51 4,52 4,51
Усилие копания, кН 150 143 140,7 120

Оборудование прямого копания

Вместимость копающего ковша, м3 1 (1,2)
Вместимость погрузочного ковша, м3   1,6
Наибольшая высота копания, м 7,9 ---
Наибольший радиус копания, м 7,8 ---
Наибольшая высота выгрузки, м 4,7 4,4

Грейфер

Вместимость ковша, м3 0,65 0,65 0,25 (с удлинителем)
Наибольшая глубина копания, м 7,3 10,5 7,2
Наибольший радиус копания, м 9,2 8,6 9,1
Наибольшая высота выгрузки, м 3,3 0,9 3,4

Крюковая подвеска

Грузоподъемность на наибольшем вылете, т 2
Грузоподъемность при подвернутой рукояти, т 4,5
Наибольшая высота подъема крюка, м 6,2

Гидромолот ГПМ-300Л

Эффективная мощность, кВт 9,17
Наибольшая энергия ударной части, кДж 3,1
Частота ударов, Гц 2,96


Гидравлический колесный экскаватор ЭО-4321 предназначен для земляных и погрузочно-разгрузочных работ в городском, промышленном, сельском и транспортном строительстве.

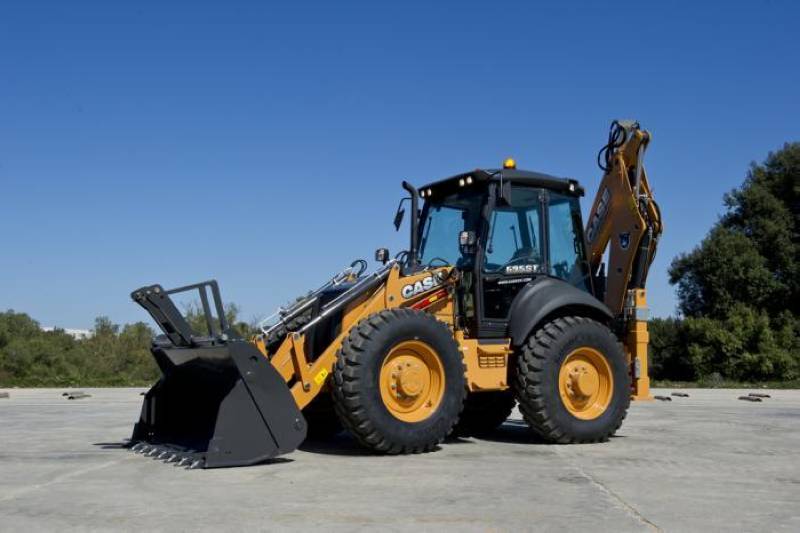

Экскаватор-погрузчик CASE - 695
 Экскаватор-погрузчик CASE - 695

Экскаватор-погрузчик CASE - 695

Технические характеристики

• Двигатель
Двигатель последнего поколения, выбросы отработанных газов соответствуют
требованиям для  строительных машин с низким уровнем выбросов согласно нормам Tier 3, Директива 97/68/ЕС.
Производитель/Модель CASE 3. пок. 445ТА/TGH
Тип турбо, с промежуточным охлаждением, с системой впрыска высокого давления Common-Rail
Макс. мощность ИСО ТР 14396 82 кВт (110 л/с)
Ном. число оборотов (под нагрузкой) 2200 об/мин
Макс. крутящий момент 516 Нм
Число оборотов при макс. крутящем моменте 1400 об/мин
Рабочий объем 4485 см3
Цилиндров 4
Диаметр цилиндра/длина поршня 104 х 132 мм
Система впрыска Common-Rail/Впрыскивание под высоким давлением
Масленый фильтр Фильтр полнопоточный накручивающийся
Воздушный фильтр сухой фильтр, 2 элемента
Экологичный двигатель отвечает требованиям
Директивы 97/68/СЕ Tier 3.
• Трансмиссия
Производитель Clark
Тип POWERSHIFT
Передачи 4 вперед/2 назад
Макс. скорость
Вперед 1., 2., 3. и 4 6,2,11,8,23,4 и 41,4 км/ч
Назад 1. и 2 7,5 и 14 км/ч
Коэффициент трансформации крутящего момента 2,31:1
Выбор между 2 видами управления силовой трансмиссии ("ручное и "автоматическое") посредством нажатия кнопки на передней приборной панели. Рычаг для смены направления  расположен слева
от рулевого колеса. Плавное переключение передач во время движения  обеспечивает повышенный комфорт для водителя, более  длительную эксплуатацию механизмов трансмисии и ускоряет рабочий процесс.
Рычаг переключения передач с указанием ступени скорости и электронной системой самодиагнотики, значительно сокращающей время проведения ТО.
• Электрооборудование
Напряжение 12 В
Аккумулятор 1 х 12 В х 95 А/ч
Генератор 90 А
• Гидравлическая система
Вид насоса шестеренчатый насос
Кол-во насосов 2
Макс.мощность 160 л/мин
Давление срабатывания нагнетательного клапана макс 210 бар
Фильтрация 10 микрон
Гидравлическая система соединяет в себе простоту и прочность конструкции последовательного
расположения зубчатых насосов с добавлением гидравлической системы распределения расхода с
регулированием подачи. Работа может вестись даже в самых неблагоприятных условиях, все гидравлические функции могут быть использованы независимо от нагрузки, при этом от водителя
не требуется каких-либо  специальных знаний и умений. Для запуска системы "Pilot Control" в
наличии имеется (в качестве опции) дополнительный гидравлический клапан с пропорциональным управлением для специальных приспособлений (напр. бура).
• Тормоза
Много-дисковые тормоза в масляной ванне в качестве рабочей тормозной системы на задних колесах,
с  автоматическим подключением привода на передние колеса для повышенной безопастности
работы в любых условиях.
МЕХАНИЗМ УПРАВЛЕНИЯ
Точный механизм управления гарантирует маневренность и безопастный режим работы в любых
условиях.  Переключатель предварительного выбора для видов управления предлагает 3 варианта управления, обозначенные на сигнальной лампе: "транспортный" - "полноприводный" - "крабовый ход".
• Минимальный радиус поворота
Внешняя сторона ковша 4-в-1 5,32 м
Внешняя сторона передних колес 4,52 м
• Мосты: Передний мост
Производитель Carraro
Тип 26.28
Качающаяся ось 16
Привод на передние колеса электронная активация
Угол поворота 22/22
• Неподвижная задняя ось
Производитель Carraro
Тип 26.32
Угол поворота 22/22
• Комплект шин
Стандартные, для универсального использования 16.9 х 24 R4 12PR LSG GY
Для твердых поверхностей (в виде опции) 440/80 R28 IT530 GY
Для высокой тяги 440/80 R28 IT520 GY
4 колеса одинакового размера позволяют использовать полный привод постоянно.
В наличии имеются шины для всевозможных поверхностей. Общая мощность двигателя эффективно
передается колесам, обеспечивая тем самым оптимальные погрузочные работы. Большой дорожный просвет  дает возможность переезда через любые препятствия без повреждения компонентов привода.
• Вес
Модель Side-shift, с телескопической рукоятью ковша, 610-мм ковшом типа "обратная лопата",
4-в-1-погрузочным ковшом с вилами, водителем (80 кг) и полным баком 		8 800 кг
• Емкости
Топливный бак 135 л
Гидравлический бак 70 л
Гиравлическая система, всего 118 л
Моторное масло 13 л
Система охлаждения 24 л
Трансмиссия 18 л
Передний мост 10 л
Задний мост 10 л
• Уровень шума
LpA (внутри) 77дВ
LwA (снаружи) 103 dBA

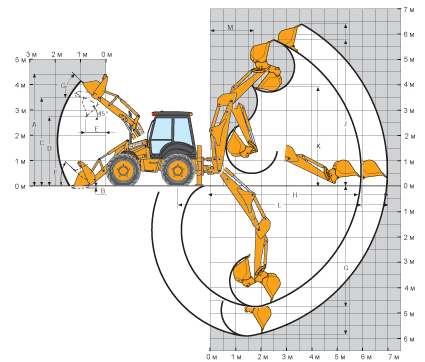

РАЗМЕРЫ

SIDE-SHIFT

A

Общая длина

м

5,75

B

Колесная база

м

2,20

C

Высота кабины

м

2,90

D

Высота стрелы в положении транспортировки

м

3,95

E

Клиренс

м

0,45



Общая ширина

м

2,40



КОВШИ

Погрузочные ковши



Экскаватор

4х1

4х1 с вилами

Емкость ковша

л

1200

1200

1200

Вес

кг

435

830

990

Ширина

м

2,40

2,40

2,40



КОВШИ ТИПА «ОБРАТНАЯ ЛОПАТА»

Ширина

мм

279

305

406

457

610

762

914

Емкость ковша

л

73

80

100

120

180

240

310

Вес

кг

88

140

160

165

195

225

260




ПОГРУЗЧИК

Погрузочное оборудование

(с комплектом шин R28)

Экскаватор

1,2 м3

4 х 1

1,2 м3

4х1 с вилами 1,2 м3

А

Общая высота

м

4,35

4,46

5,00

В

Общая высота

мм

85

90

90

С

Высота до точки ковшевого пальца

м

3,52

3,52

3,52

D

Макс. Высота разгрузки с ковшом на 45

м

2,74

2,74

2,74

E

Радиус при макс. высоте при угле опрокид. 45

м

0,75

0,72

0,72

F

Макс. угол загрузки (на уровне земли)



45

45

45

G

Макс. угол загрузки (при макс. высоте)



36,5

47

47



Сила отрыва (стреловой цилиндр)

кН

7400

7400

7400



Сила отрыва (цилиндр ковша)

кН

5520

5500

5500



Макс. грузоподъемность

кг

4770

4580

4500



Грузоподъемность при макс. высоте

кг

3500

3075

3075



Высота над уровнем земли

1 м

1,5 м

2 м

2,5 м

Макс.

Грузоподъемность вил 4х1 при 500 мм               кг

2425

2250

2075

1905

1650



ЭКСКАВАТОР

SIDESHIFT СЕРИЙНОЙ МЕХАНИЧЕСКОЙ БЫСТРОСЪЕМНОЙ МУФТОЙ

Станд.
рукоять

Телескопическая рукоять

В собранном состоянии

С выдвинутым телескопом



Угол поворота

180

180

180

G

Максимальная глубина копания

м

4,62

4,62

5,81

H

Максимальный радиус действия от оси поворота стрелы

м

5,90

5,90

6,99

J

Максимальная рабочая высота

м

5,81

5,81

6,49

K

Максимальная высота погрузки

м

3,93

3,93

4,62

L

Макс. радиус действия от заднего моста

м

7,23

7,23

8,32

M

Макс. радиус действия в положении погрузки

м

1,90

1,90

2,84



Боковое смещение от середины машины

м

0,62

0,62

0,62



Грузоподъемность при макс. радиусе

кг

1610

1475

1125



Сила отрыва (цилиндр ковша)

кН

5600

5600

5600



Сила отрыва (цилиндр рукояти)

кН

3/44

3775

2643



Угол поворота ковша*





162-200

162-200


Машина с четырьмя колесам одинакового размера, приводящаяся в действие двигателем 110 л.с. с помощью стандартной автоматической трансмиссии Powershift.

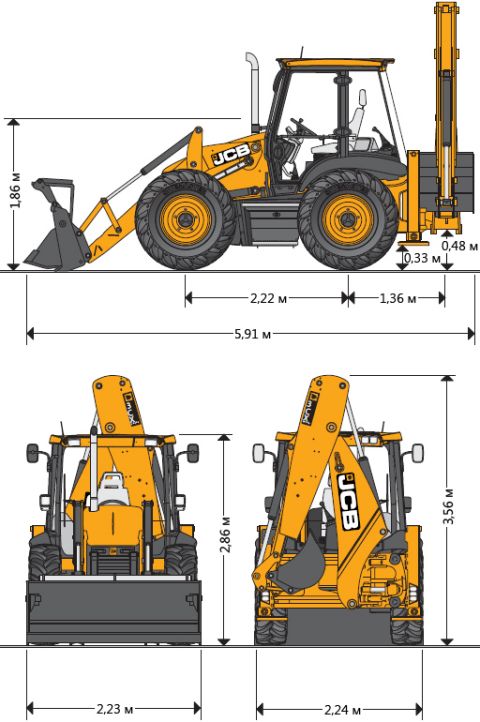

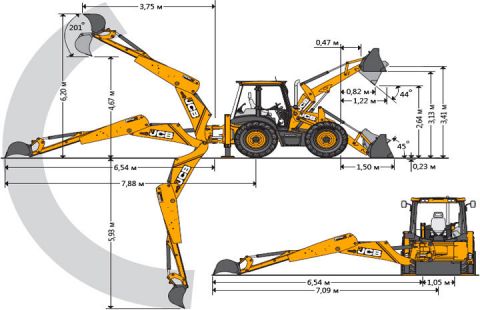

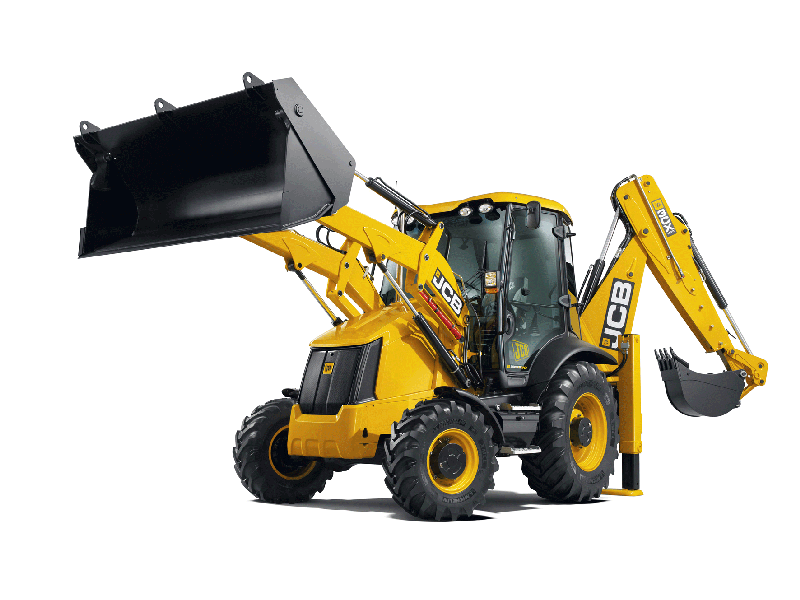

Экскаватор-погрузчик JCB 3CX
 Экскаватор-погрузчик JCB 3CX

Экскаватор-погрузчик JCB 3CX

Общие технические характеристики

Емкость фронтального ковша, куб.м 1,00
Грузоподъемность фронтального ковша при максимальной высоте подъема, кг 3300
Максимальная емкость экскаваторного ковша, куб.м. 0,48
Максимальная глубина копания, м 4,24
Вес, т 8,07
Мощность двигателя, кВт(л.с) 74,2(100)
Тип двигателя дизельный
Расход топлива л\ч 8
Максимальная скорость, км/ 35
Дорожный просвет, мм 370

Привод

 4WD



Технические характеристики погрузочного оборудования (челюстной ковш):

Высота выгрузки, м 2,74
Высота до горизонтального днища, м 3,20
Высота оси шарнира ковша, м 3,45
Вылет оси шарнира ковша, м 0,36
Вылет кромки ковша на уровне земли, м 1,37
Максимальный вылет поднятого ковша, м 1,15
Вылет поднятого ковша при выгрузке, м 0,78
Глубина копания (толщина срезаемого слоя), м 0,10
Угол запрокидвания ковша, градусов 45
Угол выгрузки, градусов 43



Технические характеристики экскаваторного оборудования (телескопическая рукоять) представлены на следующем рисунке:


Надежный и универсальный экскаватор-погрузчик производства Великобритании используется для земляных, погрузочных, разгрузочных работ. Обладает высокой производительностью за счет усовершенствованной гидросистемы, которая обеспечивает высокую грузоподъемность, удобного переключателя коробки передач, который позволяет в работе плавно менять скорость и направление движения, отличной компенсации колебаний во время движения и телескопического удлинения рукояти.
