прокладки коммуникаций методом направленного шнекового бурения
Управляемое бурение
Основные условия применения управляемого шнекового бурения – вытесняемый неплотный грунт, камни размером менее 80 мм и уровень грунтовых вод менее 3 м над нижней точкой рабочей трубы.

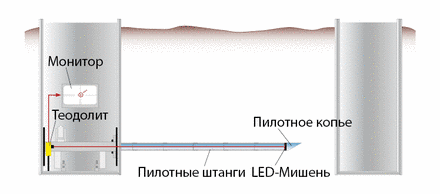

В вытесняемом грунте управляемое бурение выполняется с помощью полых пилотных штанг с оптической осью, пилотного бурового копья, теодолита с камерой и монитора. Пилотные штанги продавливаются под землей в сторону приемного котлована. Во время прокола уклон и направление бурения непрерывно отслеживается. Во избежание использования высокого крутящего момента во время пилотной стадии Бортек создал специальные двойные пилотные трубы, в которых вращение пилотного бурового копья осуществляется только за счет вращения внутренней пилотной штанги, в то время, как внешняя штанга не вращается и лишь вдавливает пилотное копье в землю. Далее по точно проложенной оси за пилотными штангами следуют расширитель со специальной буровой головкой и рабочие трубы.
Этапы расширения
После окончания проходки с управляемым пилотным оборудованием возможно применение различных расширителей:
- 3-хшаговый метод расширения для продавливаемых труб нар. диаметром до 419 мм
- 3-хшаговый метод расширения для продавливаемых труб нар. диаметром до 1000 мм
- 2-хшаговый метод расширения для продавливаемых труб нар. диаметром до 1000 мм
- 2-хшаговый метод расширения для стальных сварных труб нар. диаметром до 1400 мм
3-хшаговый метод расширения для продавливаемых труб нар. диаметром до 419 мм
1. Управляемое пилотное бурение в вытесняемом грунте.

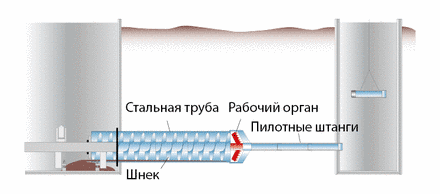

2. Последующее бурение с применением быстроразъемных обсадных стальных труб.

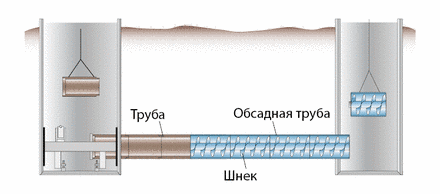

3. Продавливание рабочих труб.
3-хшаговый метод расширения для продавливаемых труб нар. диаметром до 1000 мм
1. Управляемое пилотное бурение в вытесняемом грунте.
2. Последующее бурение с применением быстроразъемных обсадных стальных труб.
3. Применение буровой головки с гидравлическим мотором (при этом грунт извлекается в сторону приемного котлована) с последующим продавливанием рабочей трубы.
2-хшаговый метод расширения для продавливаемых труб нар. диаметром до 1000 мм
1. Управляемое пилотное бурение в вытесняемом грунте.
2. Последующее применение расширителя с рабочей трубой с параллельной откаткой грунта шнеками через внутреннюю быстроразъемную стальную трубу.
2 -хшаговый метод расширения для стальных сварных труб нар. диаметром до 1400 мм
1. Управляемое пилотное бурение в вытесняемом грунте.
2. Продавливание стальной трубы с буровой головкой впереди и шнеками внутри.
Грунт, выдавливаемый шнеком, поступает в металлическую емкость в рабочем котловане При заполнении емкость извлекается с помощью подъемно-опускным механизма для очистки и возвращается обратно. Процесс повторяется до полного прохождения трассы прокола.
Быстроразъемные стальные трубы со шнеками и отрезки рабочей трубы также, по мере задавливания, подаются подъемно-опускным механизмом
