Горизонтально направленное бурение (ГНБ)

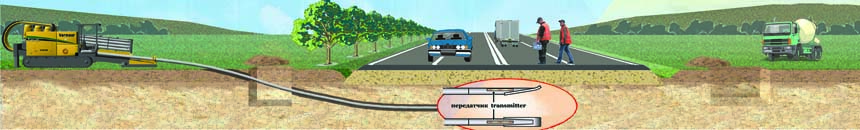

Первый этап -  ГНБ бурение пилотной скважины выполняется по заранее выбранной траектории, с расчетом процента изгиба буровой колонны на каждую штангу.
Управление процессом направленного бурения осуществляется за счет специальной лопатки со скосом. Направление уклона лопатки контролируют с помощью зонда излучателя и специального приемника, который находится у оператора локационной системы.
Так же на мониторе приемника отображается информация о глубине буровой головы от поверхности земли, её уклон в процентах, температура зонда-излучателя, информация о заряде батареи, уровень сигнала. Вся эта информация передается в он-лайн режиме на дисплей оператору установки ГНБ, и является исходными данными для принятия решений в процессе работы.

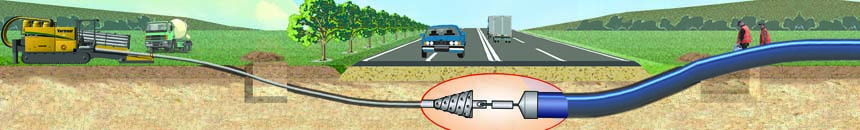

Второй этап технологии горизонтально-направленного бурения это расширение скважины до требуемого диаметра. Главная задача на этапе расширения– сформировать устойчивую скважину без обвалов, засоров, пробок и т.п. Скважина расширяется поэтапно. В процессе расширения с обратной стороны расширителя накручиваются штанги.

Третий этап – протягивание трубопровода. На точке выхода заранее готовится трубопровод. К буровой штанге снова присоединяется расширитель, затем вертлюг для снятия крутящего момента, затем на цепи или чалке монтируется оголовок с трубой, который протягивается с помощью буровой установки в подготовленную скважину.
